防锈剂T702石油磺酸钠：兼具乳化润滑防锈作用的乳化油切削液专用添加剂
防锈剂T702石油磺酸钠
产品定义：什么是防锈剂T702石油磺酸钠？
防锈剂T702石油磺酸钠（简称T702）是一种以C14-C18直链烷基磺酸钠为主成分的阴离子表面活性剂，兼具防锈与乳化双重功能。其分子中磺酸基团（-SO3Na）赋予强亲水性，而烷基链则提供优异的油溶性，能在金属表面形成致密分子膜，有效隔离水、氧及腐蚀介质。作为工业油品中的核心添加剂，T702为何能成为金属加工行业的防锈标配？
技术参数解析：T702如何通过理化指标保障性能？
T702的理化特性严格遵循行业标准，确保其在复杂工况下的稳定性与可靠性：
| 检测项目 | 标准范围 | 测试方法 |
|---|---|---|

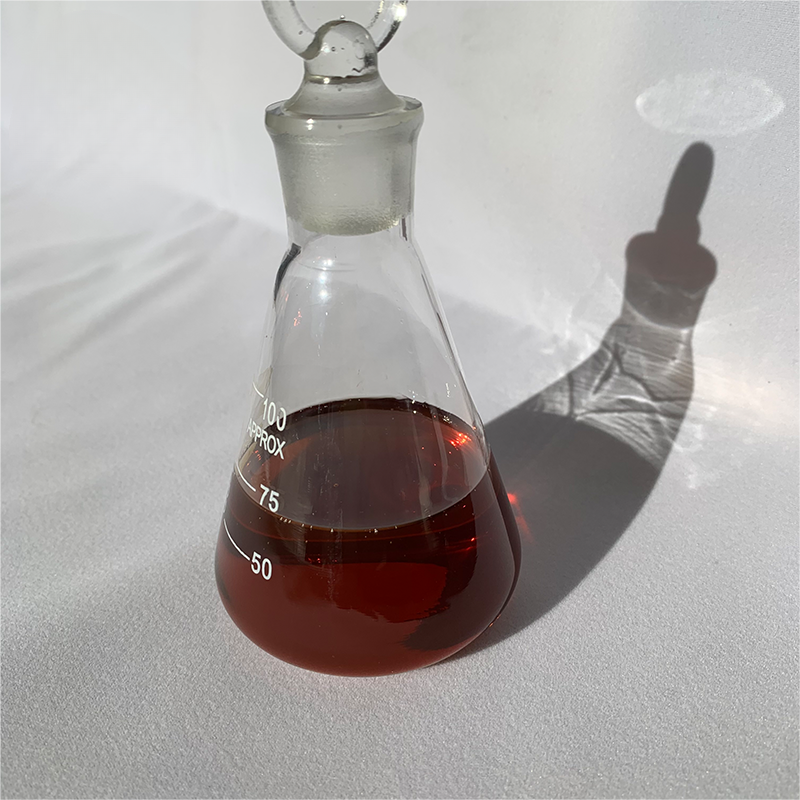

| 外观 | 棕红色半透明粘稠液体 | 目测法 |
| 磺酸钠含量 | 50%-65% | 企业标准 |
| 酸值（mgKOH/g） | 235-395 | GB/T 7304 |
| 密度（20℃, g/cm³） | 1.09±0.02 | GB/T 1884 |
| 水分 | ≤4% | GB/T 260 |
| 无机盐含量 | ≤0.35% | 企业标准 |
| 铜片腐蚀等级 | ≤1级（100℃/3h） | GB/T 5096 |
技术亮点：
- 高磺酸钠含量：保障分子膜的快速形成与均匀覆盖，提升防锈时效性；
- 低无机盐残留：避免金属表面电化学腐蚀风险。
核心优势：为什么T702是工业防锈的首选？
-
双重防护机制
T702通过物理吸附与化学钝化协同作用：磺酸基团优先吸附于金属活性位点，形成5-10纳米厚度的分子屏障；钠离子与金属表面发生离子交换，生成稳定的磺酸盐钝化层。实验数据显示，添加3% T702的防锈油可使45#钢在盐雾环境中的锈蚀时间延长至240小时，防护效率较基础油提升8倍。 -
乳化与润滑协同
作为阴离子表面活性剂，T702的HLB值（亲水亲油平衡值）介于12-14，既能稳定油水乳液，又可降低摩擦系数。与极压剂复配时，四球试验PB值可达900N，实现防锈-润滑一体化功能。 -
环境适应性卓越
在pH 6-9、水温≤80℃的工况下性能稳定，对硬水耐受性突出（硬度≤500ppm），适用于全球不同水质区域的工业场景。
应用领域：T702如何赋能多行业防锈需求？
- 金属加工液
- 切削液：添加5%-10% T702可解决铸铁工件加工后的闪锈问题，同时降低刀具磨损率15%；
- 冲压油：与硫化脂肪酸酯按1:2复配，兼顾模具防锈与材料成型精度。
- 防锈油脂
- 工序间防锈油：3%-5%添加量即可实现钢铁件3-6个月的露天仓储防护；
- 长效封存油：与石油磺酸钡（T701）复合使用，防锈周期可延长至2年以上。
- 工业清洗剂
作为乳化剂，T702在碱性清洗液中占比8%-12%，可高效去除金属表面油污并形成临时防锈膜，适用于汽车零部件电镀前处理。
使用指导：如何科学应用T702？
1. 添加量建议
| 应用场景 | 推荐添加量（wt%） |
|---|---|
| 切削液/乳化油 | 5%-15% |
| 工序间防锈油 | 3%-8% |
| 长效封存油脂 | 10%-15% |
2. 配伍优化方案
- 增效组合：与苯骈三氮唑（T706）按3:1复配，铜合金防锈周期提升至12个月；
- 避雷组合：避免与高碱性清净剂（TBN＞300）直接混合，防止磺酸基团被中和失效。
3. 工艺控制要点
- 调合温度：60-75℃为最佳，超过90℃会导致分子链断裂；
- 水质要求：配制乳化液时需使用软化水（硬度≤50ppm），防止钙镁离子破坏乳液稳定性。
摘要总结
防锈剂T702石油磺酸钠凭借其独特的磺酸盐分子结构，在金属表面构建物理-化学双重防护屏障，实现从工序间防锈到长效封存的全周期保护。其技术参数严格匹配GB/T标准，乳化-防锈协同特性可满足切削液、防锈油脂、工业清洗剂等多场景需求。科学应用时需根据油品体系、设备材质及环境条件动态调整添加比例，并通过配伍实验优化综合性能。
