你的含硫添加剂选对了吗？

一、组成结构：硫元素的化学“铠甲”是如何构建的？

含硫极压抗磨剂并非单一化合物，而是一类以硫元素为核心功能基团的有机化合物的总称。这些化合物的分子结构通常由烃类载体与活性硫元素通过化学键结合而成。那么，这些添加剂的具体化学构成是怎样的呢？

从化学组成来看，含硫极压抗磨剂主要分为三大类：硫化烯烃、硫化酯类和硫化脂肪。其中，硫化烯烃以硫化异丁烯为代表，硫含量高达40%-46%，是目前应用广泛的含硫极压剂。硫化酯类包括硫化甘油酯、硫化合成酯等，而硫化脂肪则涵盖硫化猪油、硫化棉籽油等天然油脂衍生物。

这些化合物的分子结构中，硫元素以不同的化学形态存在——可能是单硫、二硫或多硫键。硫的价态多变，从-2价到+6价均可存在，这决定了其化学活性和反应特性。载体分子的选择也至关重要，不饱和烃类（含有碳碳双键）更容易与硫元素结合，形成稳定的硫化物结构。

现代含硫极压抗磨剂已从简单的硫化物发展到复合型多功能添加剂。例如，硫磷氮型复合剂不仅含有硫元素，还引入磷、氮等活性元素，通过协同效应提升综合性能。这种结构设计使得添加剂能在不同工况下发挥其效果，满足多样化的润滑需求。

二、作用机理：硫元素如何在金属表面形成保护膜？

当机械设备在极端条件下运行时，润滑油膜可能破裂，导致金属表面直接接触。这时，含硫极压抗磨剂便开始发挥其关键作用，其作用机理主要基于两个理论：吸附理论和化学反应理论。

在边界润滑的初始阶段，含硫添加剂分子通过物理吸附和化学吸附在金属表面形成一层薄膜。物理吸附依靠分子间的范德华力，形成较弱的吸附层；而化学吸附则通过硫原子与金属表面的铁原子形成化学键，产生更牢固的结合，直接减少了直接接触和摩擦。

随着负荷增加和温度升高，当局部接触点温度达到临界值时，含硫添加剂中的C-S键断裂，释放出活性硫元素。这些活性硫与金属表面发生摩擦化学反应，生成硫化铁（FeS）保护膜。这种膜的熔点高达1193℃，能在800℃的高温下保持润滑作用，有效防止金属表面的擦伤、粘着和烧结。

有趣的是，不同硫键的活性差异显著影响保护膜的形成效率。单硫化合物相对稳定，需要更高温度才能分解；而多硫化合物（如五硫键）活性更高，在较低温度下就能释放硫元素。这就解释了为什么高活性硫添加剂在金属加工液中表现优异，而在需要温和保护的发动机油中则需控制硫的活性。

三、品种及应用：如何选择适合的含硫极压抗磨剂？

市场上含硫极压抗磨剂品种繁多，性能各异。了解主要品种及其特点，对于正确选择和应用至关重要。以下是几种主流含硫极压抗磨剂的详细介绍：

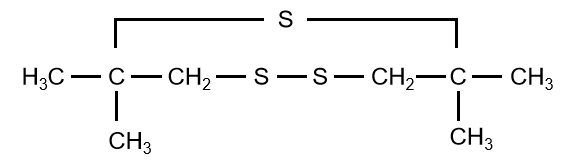

1. 硫化异丁烯（T321）

作为含硫极压抗磨剂的主要产品，硫化异丁烯以其优异的综合性能广泛应用于各类润滑油中。它的硫含量高达40%-46%，具有适中的化学活性和良好的油溶性。在四球机测试中，其最大无卡咬负荷（PB值）可达500kg以上，烧结负荷（PD值）超过520kg。

硫化异丁烯主要应用于车辆齿轮油、工业齿轮油、金属加工液和润滑脂中。在GL-5车辆齿轮油中，它能有效防止齿面微点蚀和疲劳磨损；在金属切削油中，它能减少刀具磨损，提高加工表面光洁度。

2. 硫化猪油

硫化猪油是一种传统的含硫极压剂，由天然猪油与硫反应制得。它形成的保护膜在700℃高温下仍能保持稳定，具有极佳的抗烧结性能。但硫化猪油颜色较深、气味较大，且对铜有一定腐蚀性，需与防锈剂配合使用。

硫化猪油特别适用于重负荷冲压、拉伸等金属塑性加工工艺。其粘附性强、油膜厚，能在金属变形过程中提供持续润滑，防止工件与模具的直接接触。

3. 硫化脂肪酸酯

这类添加剂颜色较浅、气味较低，兼顾了极压性能和润滑性能。它们通常由不饱和脂肪酸酯与硫反应制得，硫含量一般在10%-20%之间。硫化脂肪酸酯在金属加工液中表现优异，特别适用于轧制、冲压拉伸、车削、深钻孔等加工工艺。

4. 二苄基二硫

二苄基二硫为白色或微黄色晶体，极压性能优异但油溶性稍差。添加量超过2.8%时可能析出，一般使用量为1%-2%。它常与其他添加剂复配使用，增强极压抗磨效果。

在实际应用中，含硫极压抗磨剂很少单独使用。通常与含磷、含氯或硼酸盐类添加剂复配，形成协同效应。例如，硫磷复合剂既能发挥硫元素的抗烧结优势，又能利用磷元素的抗磨特性，实现性能互补。
