聚异丁烯基丁二酸酐（PIBSA乳化剂）T-2007A
——高性能乳化剂T-2007A的科学解析与应用指南
一、产品定义与合成：化学结构与创新工艺
聚异丁烯基丁二酸酐（简称PIBSA，CAS号：67762-77-0），又名聚异丁烯琥珀酸酐，是一种由高活性聚异丁烯（分子量≈1000）与马来酸酐经热加合反应合成的琥珀色至红棕色粘稠液体。其分子结构兼具亲油性聚异丁烯长链与高反应性酸酐基团，赋予其独特的表面活性和化学改性潜力。
合成工艺的突破：
- 热加合法：在200-220℃高温下，聚异丁烯与马来酸酐直接反应10小时内完成，产物酸值稳定（约110mgKOH/g），适用于高端润滑油分散剂。
- 氧化法工艺：通过氧气参与和分段控温（100-250℃），实现取代度>1.2且无结焦的高纯度产物，大幅提升产品性能一致性。
为什么合成工艺如此关键？
反应温度与时间直接影响PIBSA的色度、酸值及残余马来酸酐含量（需<50ppm）。严格的工艺控制确保了T-2007A批次稳定性，满足高端工业场景需求。
二、产品技术参数：T-2007A的精准指标
| 项目 | 指标 | 测试标准 |
|---|---|---|

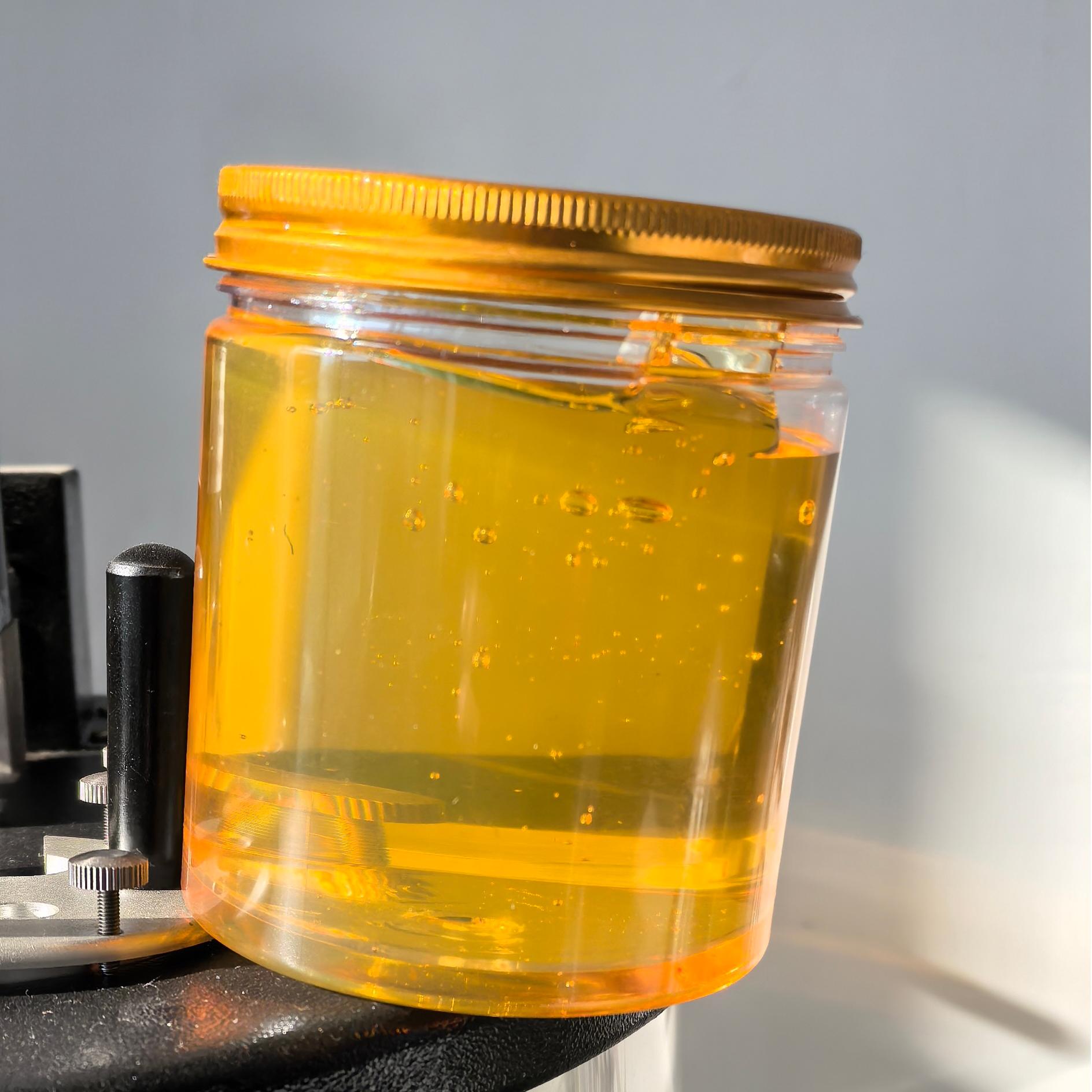

| 外观 | 琥珀色至红棕色透明液体 | 目测 |
| 密度（20℃） | 920-990 kg/m³ | GB/T1884 |
| 运动粘度（100℃） | ≥500mm²/s | GB/T265 |
| 闪点（开口） | ≥180℃ | GB/T267 |
| 酸值 | ≥90 mgKOH/g | 附录A |
| 水分 | ≤0.01% | GB/T260 |
| 马来酸酐残余量 | <50 ppm | GB13/T 1081 |
包装与储存：200L金属桶（净重170kg），短期耐温≤75℃，长期储存≤45℃。产品不易燃、无腐蚀性，符合SH/T0164安全标准。
三、核心优势：为什么PIBSA乳化剂优于传统方案？
-
卓越的乳化与分散性能
PIBSA分子中的酸酐基团可与醇胺类（如三乙醇胺）反应生成高效乳化剂，形成稳定油水界面，耐硬水能力达600ppm，远超石油磺酸钠（T702）。 -
环保与安全性升级
不含氯、亚硝酸盐及苯酚，符合绿色化学趋势。其高度支链化结构抗生物降解性优异，延长金属加工液使用寿命。 -
多功能增效设计
- 润滑性增强：降低摩擦系数，适用于铝合金、镁合金精密加工；
- 防锈性突破：3%稀释液通过铸铁24小时防锈测试；
- 相容性广泛：与石蜡基、环烷基油及硼酸酯、酰胺类添加剂复配无析出。
传统乳化剂的痛点如何破解？
四、应用领域：从润滑油到炸药乳化
1. 润滑油无灰分散剂
PIBSA是合成聚异丁烯丁二酰亚胺（如T151/T155）的关键中间体，用于汽油/柴油机油，有效抑制积碳生成，提升发动机清洁度。
2. 金属加工液核心乳化剂
- 乳化油：添加3-10%作为主乳化剂，替代T702；
- 半合成液：5-15%添加量实现生物稳定配方；
- 纯油体系：1-5%增强防锈性与表面润湿性。
3. 民爆行业乳化炸药
PIBSA单独使用或与T152/T154复配，提升乳化炸药储存稳定性，效果优于传统Span-80。
4. 特种工业助剂
- 石油炼制：作为流平剂和加工助剂，增强抗电压击穿性；
- 胶黏剂与密封剂：改善耐候性与抗水性；
- 工业清洗剂：利用表面活性剥离油污
附件下载（1）
分享
推荐文章
-
调和粘度计算器公式原理——五种算法从粗糙到精确，为什么不能拍脑袋 目录 1. 为什么粘度不能直接加权平均——调和粘度计算器的润滑油调和公式不是做加法 2. 五种调和公式——从 Arrhenius 到 Lederer-Roegiers，混合油粘度计算的精度进化 3. 计算器后台——调和粘度计算器的核心公式 ASTM D7152 双对数法拆开看 4. 算完之后的三件事——温度、比例、验收 5. 常见问题 6. 结语 7. 相关文章 8. 参考资料 你调过一个配方：仓库里两种基础油，150 cSt 和 500 cSt。客户要 350 cSt 左右的成品。你各倒一半进去，搅匀，送样——出来 280。 不是你的秤坏了。是粘度这玩意儿不跟你做加法。 搞配方的都知道这件事，但很少有人能把"为什么"讲清楚。下面说的这些——五种调和公式，从最粗糙到最精确——就是"为什么"。 （三种计算器分不清？先看这篇 使用指南 。本文不讲"怎么用"，讲"为什么这么算"。） 本文适合 需要调基础油配方的工程师、在车间自己混油的采购、对"计算器黑箱"不... -
T746 防锈剂：十二烯基丁二酸到底怎么防锈 目录 1. T746 是个什么东西 2. T746 怎么防锈——羧基干的事 3. 到底防得住吗——标准怎么说 4. 什么地方不能用——五个翻车现场 5. 配方里怎么用 6. T746、T747、T711 怎么选 7. 常见问题 8. 结语 9. 相关文章 10. 参考资料 聊 T746 的防锈能力，先有一句话：做防锈的人有一个默认选项——T746 十二烯基丁二酸。便宜、量大、在汽轮机油里被验证了小半个世纪。如果你做的油品工作温度不超过 100°C，这个选择没问题。 但它不是那种"加了就行"的东西。加错了地方——过滤器堵了。加错了顺序——防锈效果打折扣。加错了配方——铜片黑了你还不知道问题出在哪。 本文适合 做润滑油、防锈油配方的工程师，或者需要对 T746 做技术判断的采购和技术销售。读完你能对着不同工况做选型，不用再翻五家供应商的产品页拼信息。要样品可以邮件 jzch0110@163.com。 T746 是个什么东西 十二烯基丁二酸，分子式 C₁₆H₂₈O₄，CAS 11059-31-7。...
-
做防锈的人有一个默认选项：T746 十二烯基丁二酸。便宜、量大、在汽轮机油里被验证了小半个世纪。如果你做的油品工作温度不超过 100°C，这个选择没问题。 但你做的是导热油、高温链条油、淬火油——工况温度 150°C 以上。T746 在 120°C 左右就开始分解。这时候还用它，不是它还能不能防锈的问题——是它自己已经没了。 T711 就是为这种场景做的。它的热分解温度超过 220°C，比 T746 高了近 100°C。不只是耐热——它跟 T746 走的是完全不同的防锈路径。一个靠羧基往金属表面成盐，一个靠胺基配位加两条十八碳长链打物理屏障。 这篇东西不讲 T711 是什么化学物质—— 产品参数表 在别处。这里讲的是：它在金属表面到底干了什么、跟别的防锈剂怎么选、加进配方里要注意什么事。 本文适合配方师、采购工程师、润滑油技术销售——你需要选防锈剂、或者已经拿到 T711 样品但不知道怎么用、或者在对比 T711 和 T746/磺酸盐的区别。读完你会有一个完整的判断框架。有样品需求直接邮件 jz...
评论
